RM新时代官方网站

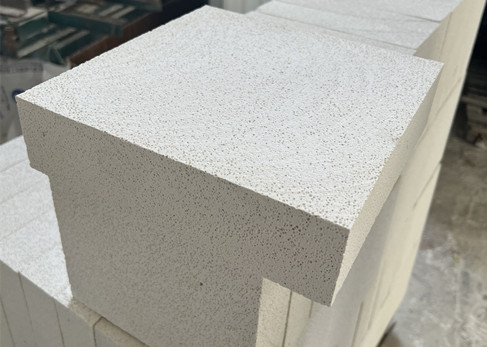

低體密莫來石保溫磚是構成窯爐設備的關鍵材料。隨著人類對溫室氣體排放日益重視，降低高溫窯爐能耗就顯得非常重要。采用更輕的低體密莫來石保溫磚用于砌筑高溫窯爐，就可以減少高溫窯爐蓄熱，降低窯爐耗能。

莫來石保溫磚主要作用是作為窯爐隔熱保溫，其密度越小，導熱系數也就越低，隔熱保溫效果也就越好：并且密度越小，制造所需礦物原料也就越少，也就更好節(jié)約了耐火礦物資源。莫來石保溫磚的密度，主要是由添加高溫燒失填充料的多少決定的，成型時高溫燒失填充料多，燒結后密度就小。然而輕質低密度和強度又是一對矛盾體，高溫燒失填充料加入越多，自然所得耐火制品密度越低，但不僅成型結合也就越難，而且難以得到滿足使用要求的強度，所以實際密度很難做得很低?，F有技術莫來石輕質隔熱磚，大致組成為：黏土50~70Wt%，120~320目莫來石20~45wt%，120~320目同質磚回料細粉0~30Wt%，燒結后密度通常在0.6g/cm3左右，平均350℃導熱系數0.23W/m·K。鍋爐用高鋁磚。

在現有技術莫來石保溫磚的生產中，不論采用何種耐火物料配比，所得制品的體積密度都較高，體積密度也要0.6g/cm3以上。高的體積密度，顯然其導熱系數相對較高，隔熱保溫性能差，而且制備所用原料多，燒成耗能高，不利于能源的節(jié)約：其次，現有莫來石保溫磚雖然能夠接觸明火，直接作為窯墻使用，但使用溫度上均在1000-1450℃之間，仍然不能替代重質剛玉類產品。

耐火磚廠家四季火耐材對莫來石保溫磚的容重是多少的說明，公司位于新密，生產的有異型高鋁耐火磚,特種高鋁磚,一級二級三級高鋁磚等。
