RM新时代官方网站

鐵水包澆注料混練、澆注成型、脫模和養(yǎng)護四個關鍵步驟?，需嚴格控制鐵水包料加水量、振動時間和養(yǎng)護條件以確保材料性能。??

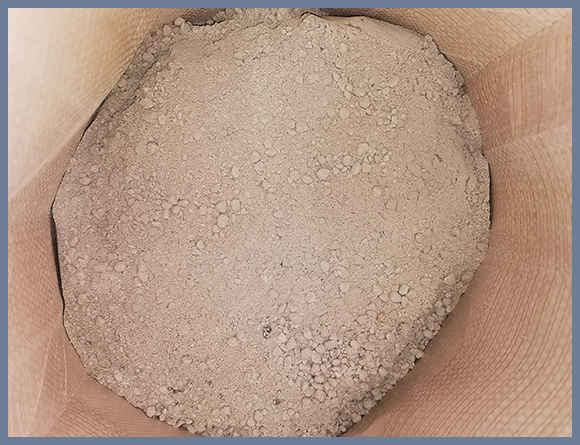

鐵水包澆注料組成：

1. 骨料：通常采用高鋁礬土熟料、剛玉等作為主要骨料，它們具有高耐火度、高強度和良好的熱穩(wěn)定性。這些骨料的粒徑分布需要合理調(diào)配，以保證澆注料的密實性和耐火性能。

2. 細粉：細粉主要采用與骨料相同的材質(zhì)，用以填充骨料的間隙，提高澆注料的致密度和耐火時間。常用的細粉有高鋁質(zhì)細粉、剛玉質(zhì)細粉等。

3. 結合劑：結合劑的作用是將骨料和細粉黏結在一起，形成一個整體。常用的結合劑有鋁酸鈣水泥等。在配方中，結合劑的比例需要嚴格控制，以保證澆注料的強度和耐火性能。

現(xiàn)場制作鐵水包澆注料包括以下流程：

?混練工藝?

?配料與攪拌?：以整袋為單位加入攪拌機，干混1-2分鐘后，邊攪拌邊加入6-8%的自來水(外加)，濕混3-5分鐘至均勻。??

?時效控制?：混合后的澆注料需在20分鐘內(nèi)用完，流動性變差的料不得重復使用。??

?澆注成型?

?包底施工?：先振動成型包底，邊加料邊振動至表面泛漿且無氣泡排出，初凝時間約2-8小時。??

?包壁施工?：

多點均勻加料，連續(xù)施工一次完成;

振動棒沿圓周緩慢移動，避免久振或偏折，拔出后不留坑洞。??

?脫模與養(yǎng)護?

?靜置脫模?：成型后靜置4小時以上(低溫時需保溫)，脫模后自然養(yǎng)護≥24小時，溫度控制在10-35℃。??

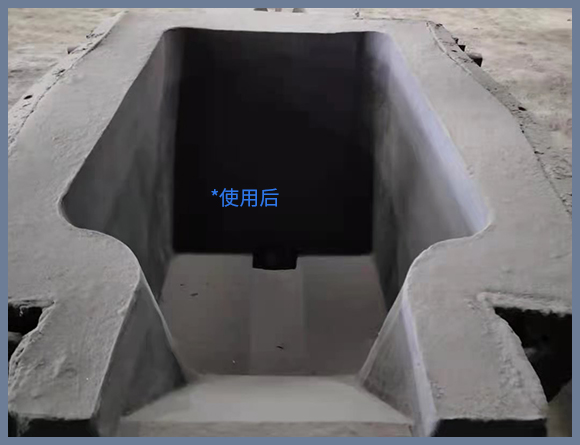

鐵水包澆注料使用效果:

?注意事項?：養(yǎng)護期間避免快速干燥或溫差過大，以防開裂。??

鐵水包生產(chǎn)流程圖：
